pads非金属孔报错

在制造和设计过程中,PADS(Printed Circuit Board Design Software)是一款广泛使用的PCB设计工具,它为设计师提供了一个强大的平台来创建和编辑电路板,在使用PADS软件进行非金属孔(通常用于安装元件或作为机械定位的孔)设计时,可能会遇到一些报错问题,以下将详细讨论这些常见的问题及其可能的解决方案。

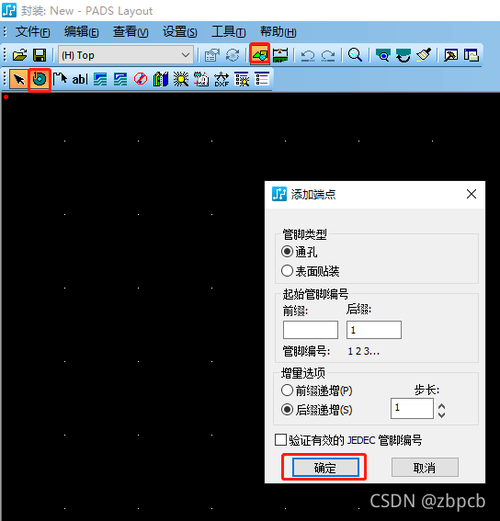

pads非金属孔报错
(图片来源网络,侵删)

非金属孔在PADS设计中通常用于以下几个方面:

1、元件安装孔:这些孔用于通过螺丝或其他固定装置将元件安装在PCB上。

2、机械定位孔:用于确保PCB与其他机械部件对齐。

3、标识或指示孔:有时仅为了在PCB上标记特定位置。

当处理非金属孔时,以下是一些可能遇到的报错及其原因:

报错类型1:放置错误

错误描述:

无法在指定位置放置孔。

孔与其他元素重叠或太近。

原因:

设计规则设置不当,导致孔的位置不满足最小间隙或孔径要求。

孔放置在禁止布线区或机械限制区。

解决方案:

检查设计规则(Design Rule Check, DRC)设置,确保孔满足所有规定的间距、孔径和其他相关规则。

确保孔没有放置在禁止布线区域或被机械限制特征所覆盖。

使用软件的“移动”和“对齐”工具来调整孔的位置,避免与其他元素重叠。

报错类型2:属性错误

错误描述:

孔的尺寸或形状不正确。

孔属性(如,钻孔类型、层属性)错误。

原因:

错误选择预定义的孔模板或属性。

未正确应用设计规则到孔。

解决方案:

双击孔,检查其属性,包括直径、钻孔类型、所在层等,并进行必要的修改。

如果使用模板,确保模板的属性正确无误。

应用正确的孔设计规则到相关孔。

报错类型3:布线错误

错误描述:

无法布线到非金属孔。

布线与非金属孔之间的连接不正确。

原因:

孔未被定义为网络的一部分。

布线规则阻止了与孔的连接。

解决方案:

确认孔已正确分配给相应的网络。

检查布线规则,确保它们允许与孔的连接。

使用布线工具连接孔到相应的网络。

报错类型4:输出错误

错误描述:

在生成制造文件时,非金属孔的输出有问题。

Gerber或钻孔文件中缺少非金属孔信息。

原因:

输出设置不正确,导致孔信息被忽略。

孔的层属性或类型设置不正确。

解决方案:

在输出设置中确认孔的输出选项已启用。

检查所有孔的层属性和类型,确保它们与制造要求一致。

生成输出文件之前,执行一个完整的设计规则检查,以确保所有元素都符合制造标准。

报错类型5:软件错误

错误描述:

软件在尝试编辑或放置非金属孔时崩溃或报错。

出现意外的程序错误。

原因:

软件本身的缺陷或错误。

与软件兼容性问题。

解决方案:

保存设计文件,关闭并重新打开软件尝试解决问题。

检查PADS的版本,更新到最新版本来修复已知的错误。

如果问题持续存在,考虑联系技术支持或查看软件的用户论坛寻求帮助。

在处理非金属孔报错时,建议的操作流程包括:

定期保存设计文件,避免数据丢失。

确保设计规则与设计要求相匹配,并在设计初期进行设置。

在设计前查看制造规范,确保孔的尺寸和类型符合要求。

完成设计后,进行彻底的检查和验证,包括DRC检查和输出文件预览。

以上详细讨论了在PADS软件中使用非金属孔时可能遇到的报错问题,以及相应的解决方案,通过遵循上述建议,设计师可以减少错误发生,提高设计效率,确保PCB设计的质量和可制造性。
